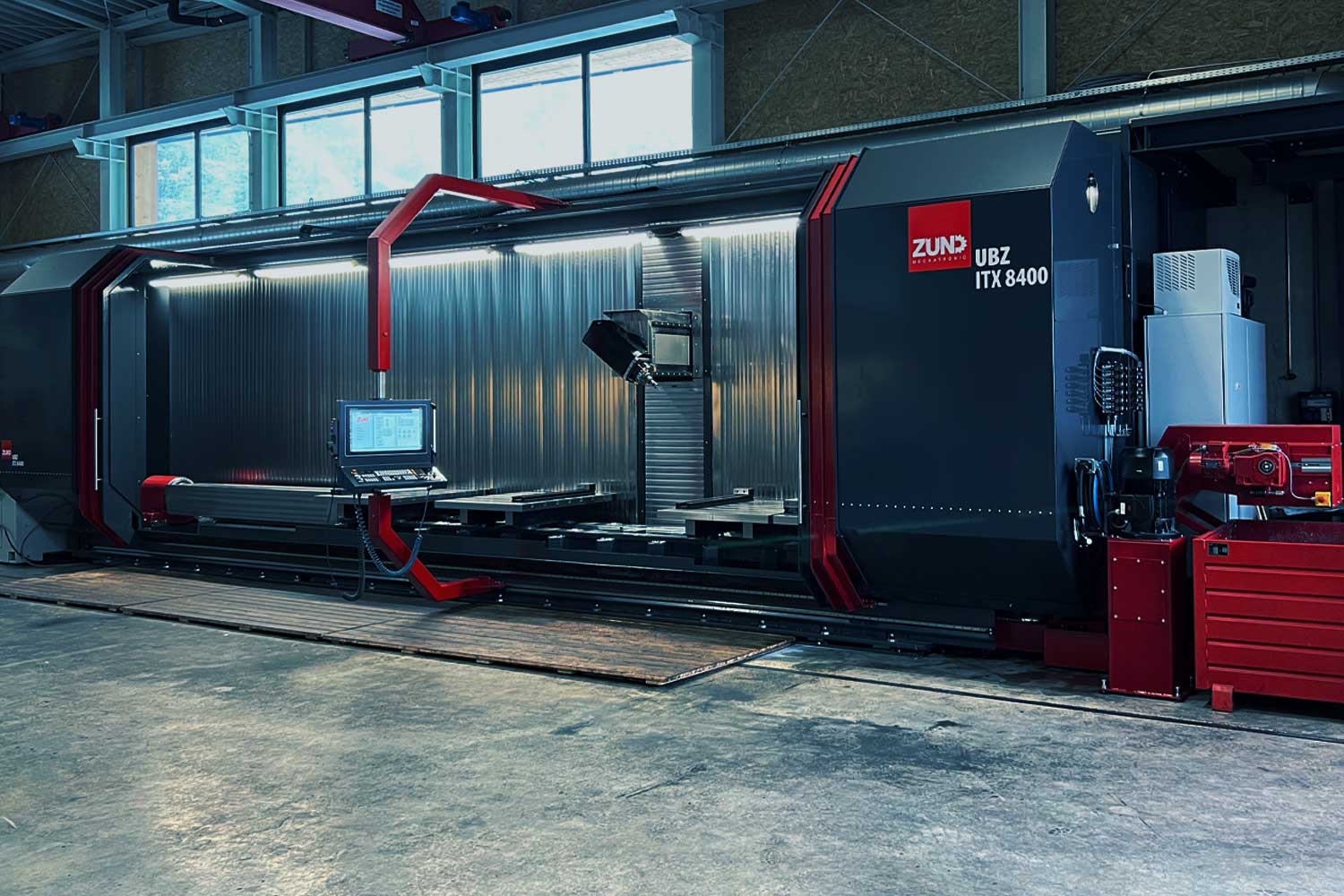

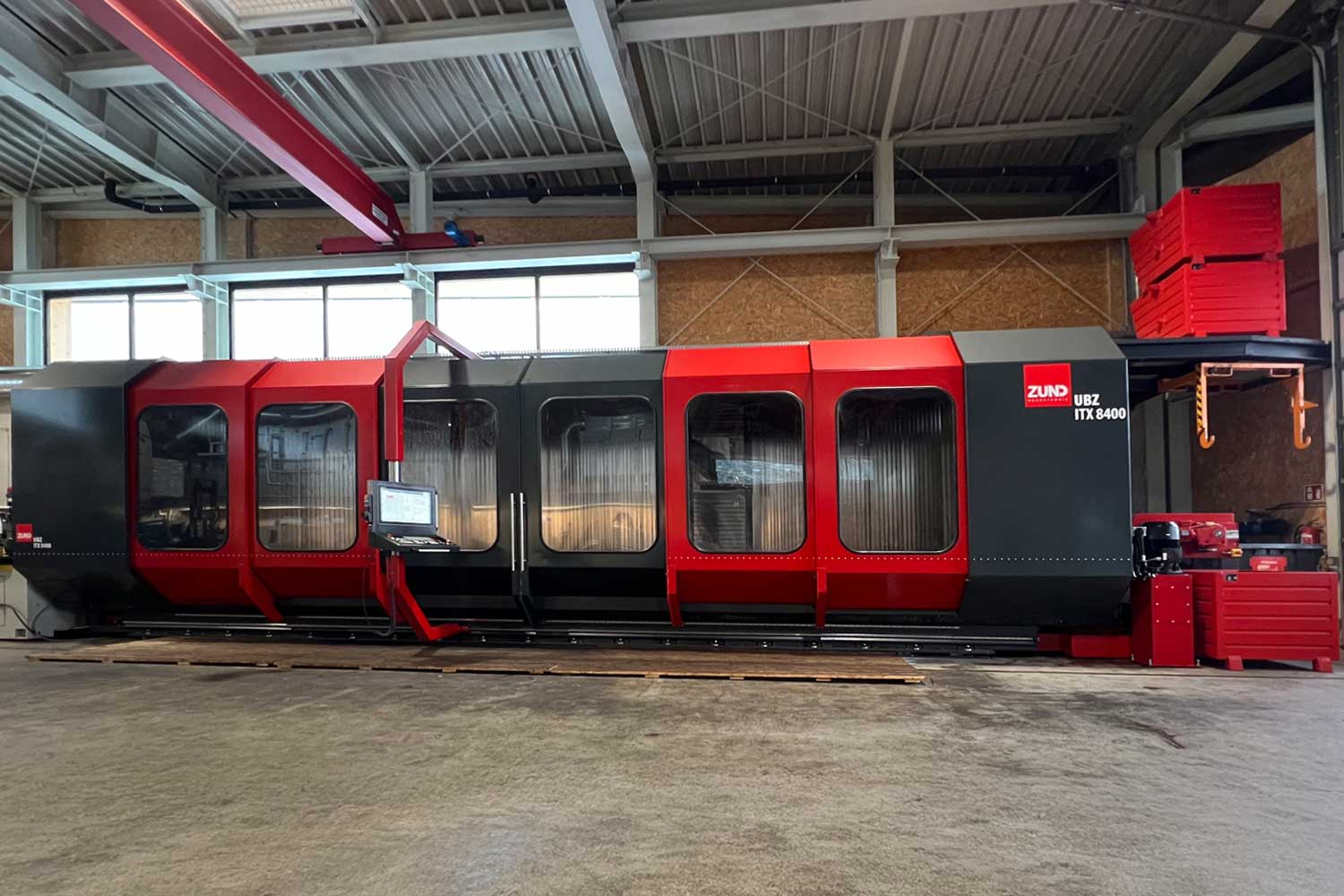

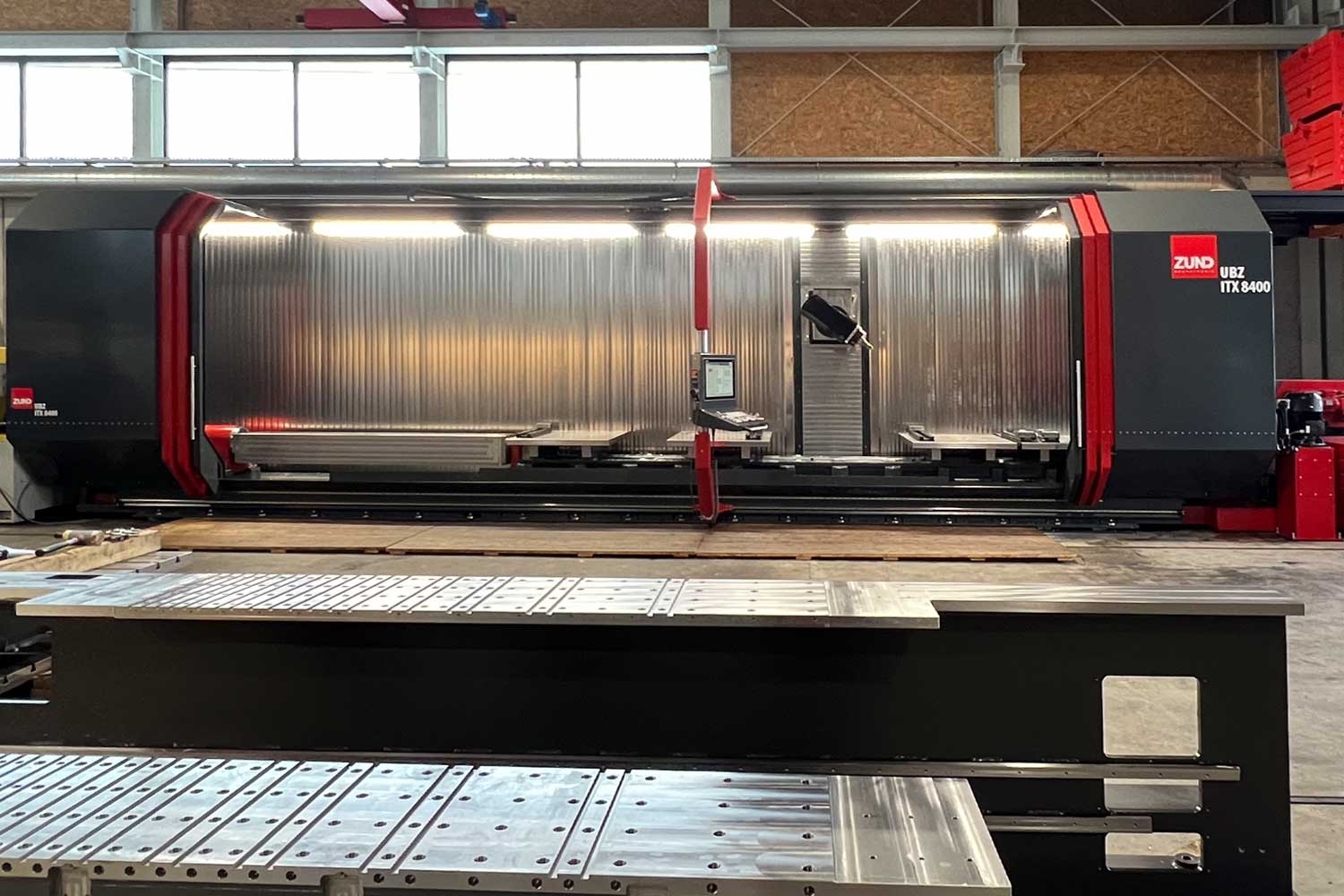

ZÜND UBZ 8400

Universales Bearbeitungszentrum
Automaten-Baureihe für Stahl- & Maschinenbau

Die neue Generation

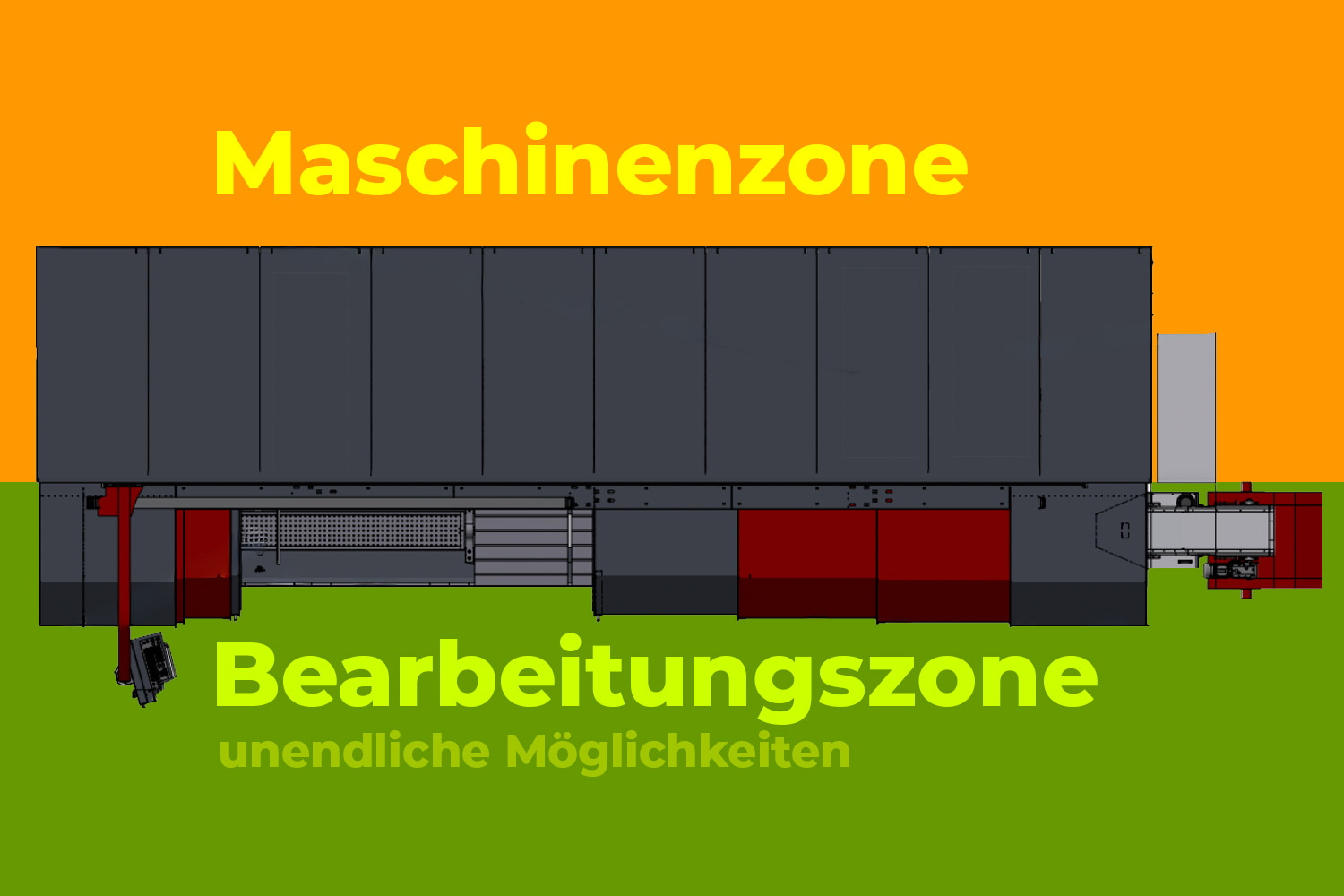

Zweizonen System

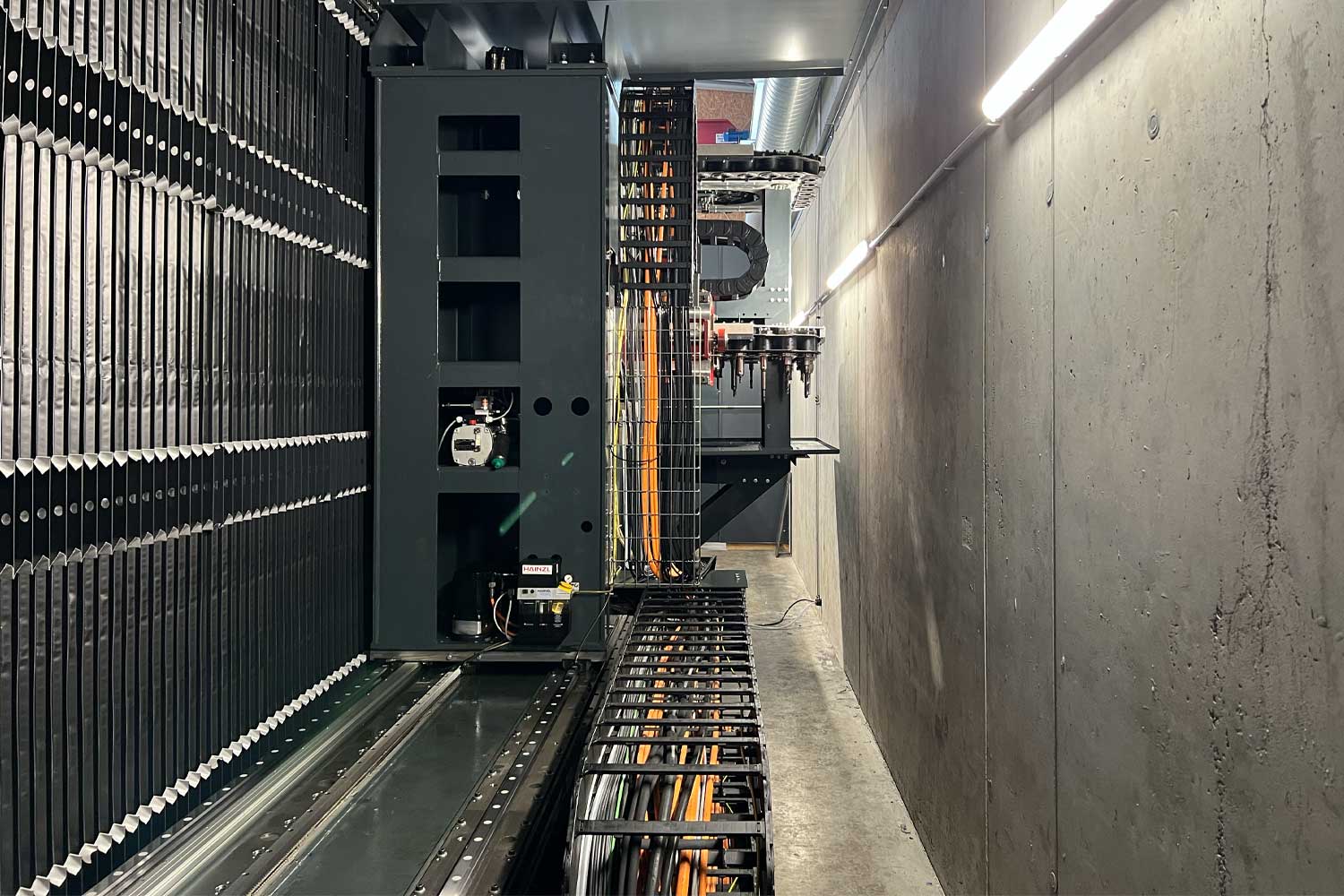

Trennung der Führungsmaschine vom Werkstücktisch. Die Grundmaschine bleibt vom Gewicht des Werkstücks unbeeinflusst. (Skizze Aufbau)

Modularer Aufbau

Durch den vollständig modularen Aufbau kann der Kunde seine individuellen Bedürfnisse optimal konfigurieren lassen.

Viele Möglichkeiten

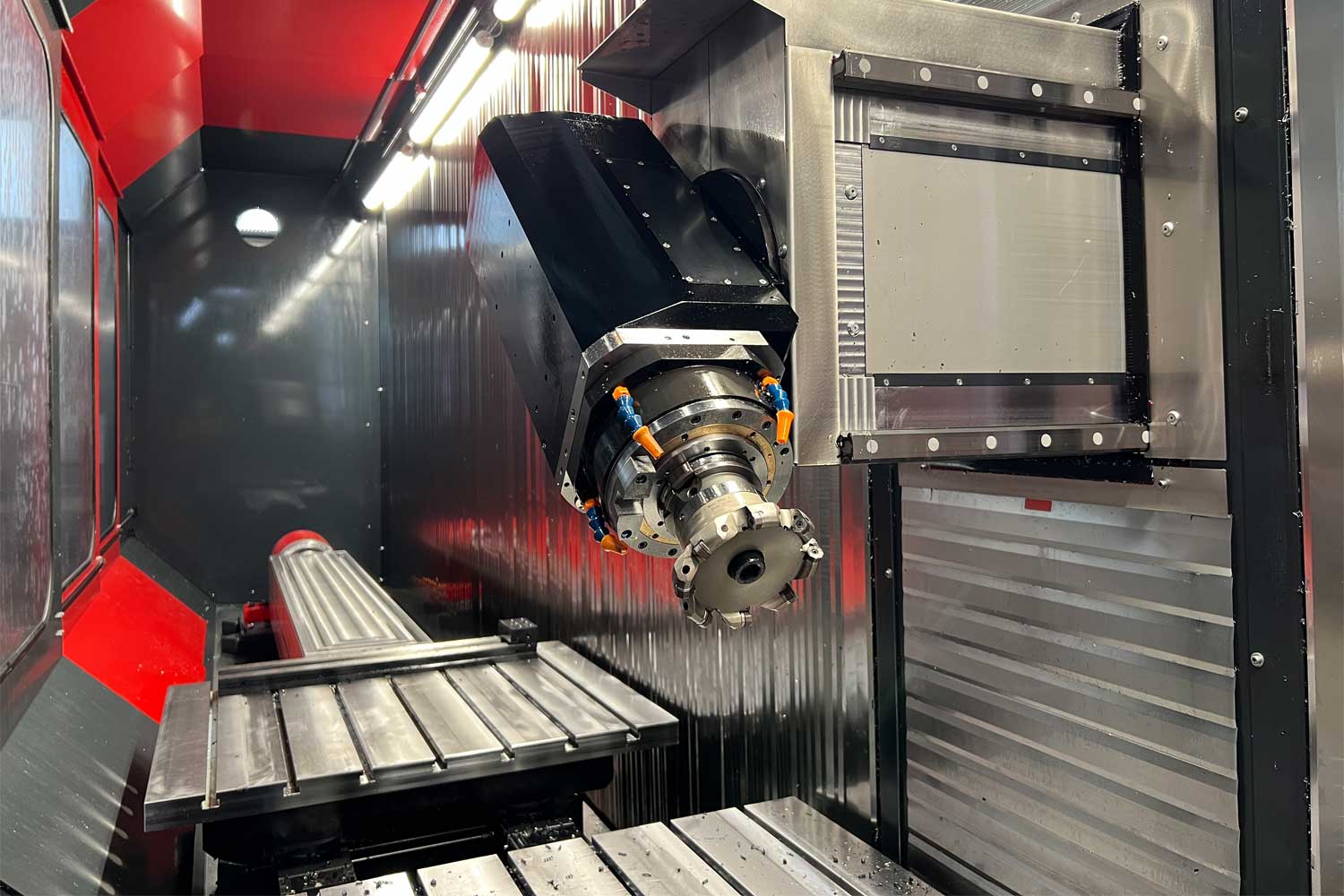

Große Vielfalt an Schwenk- und Rundtischen. Bündiger Einbau von Planscheiben (C-Achse). Auch mit schnelllaufender Ausführung zum Dreh-Fäsen.

Kein Fundament

Für die Standardausführung ist keine besondere Fundamentierung erforderlich. Eine durchgehende tragfähige Decke aus 30 cm Stahlbeton reicht aus.

Sehr schnell

Hohe Eilgeschwindigkeit bis zu 60m/min.

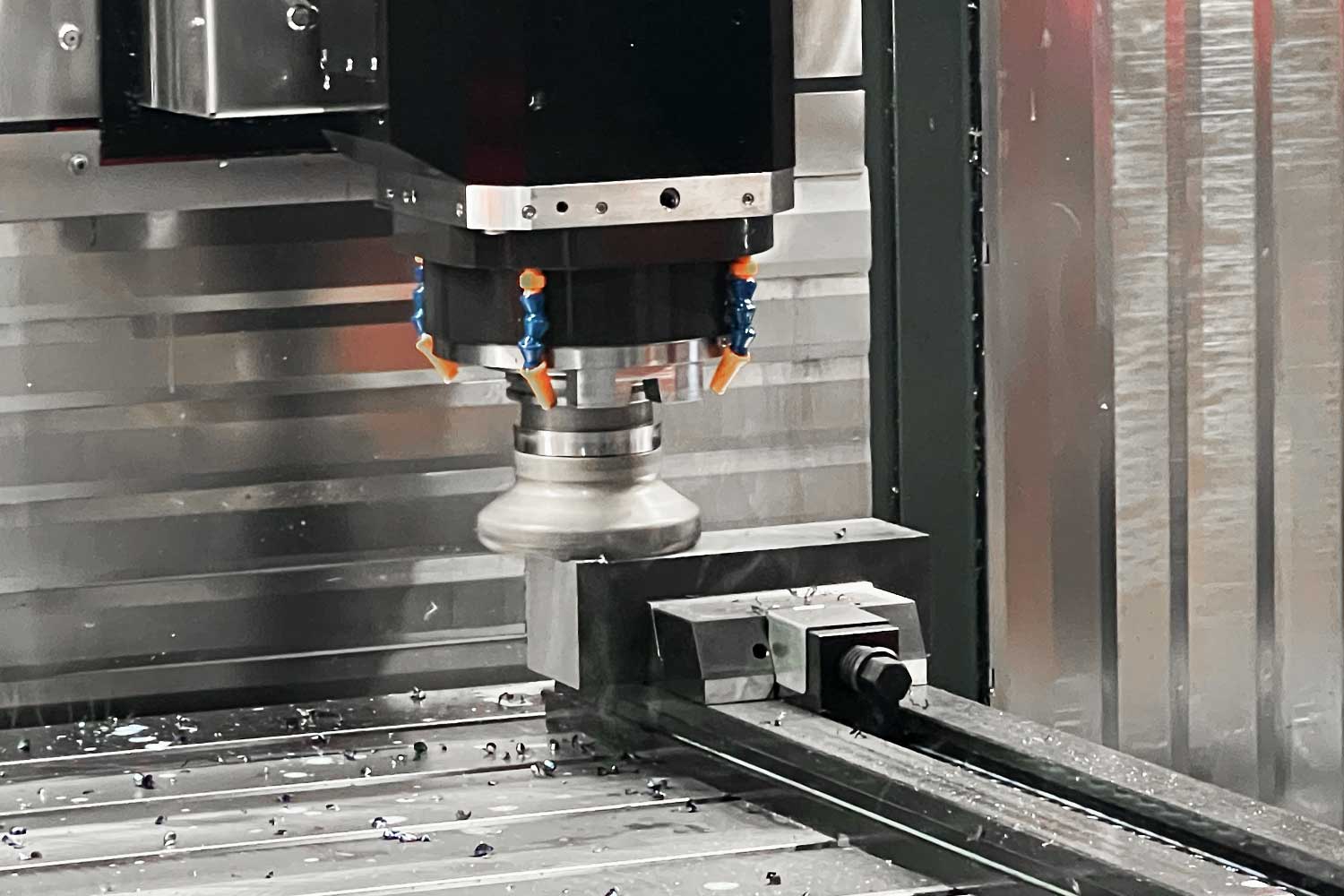

Große Spindelauswahl

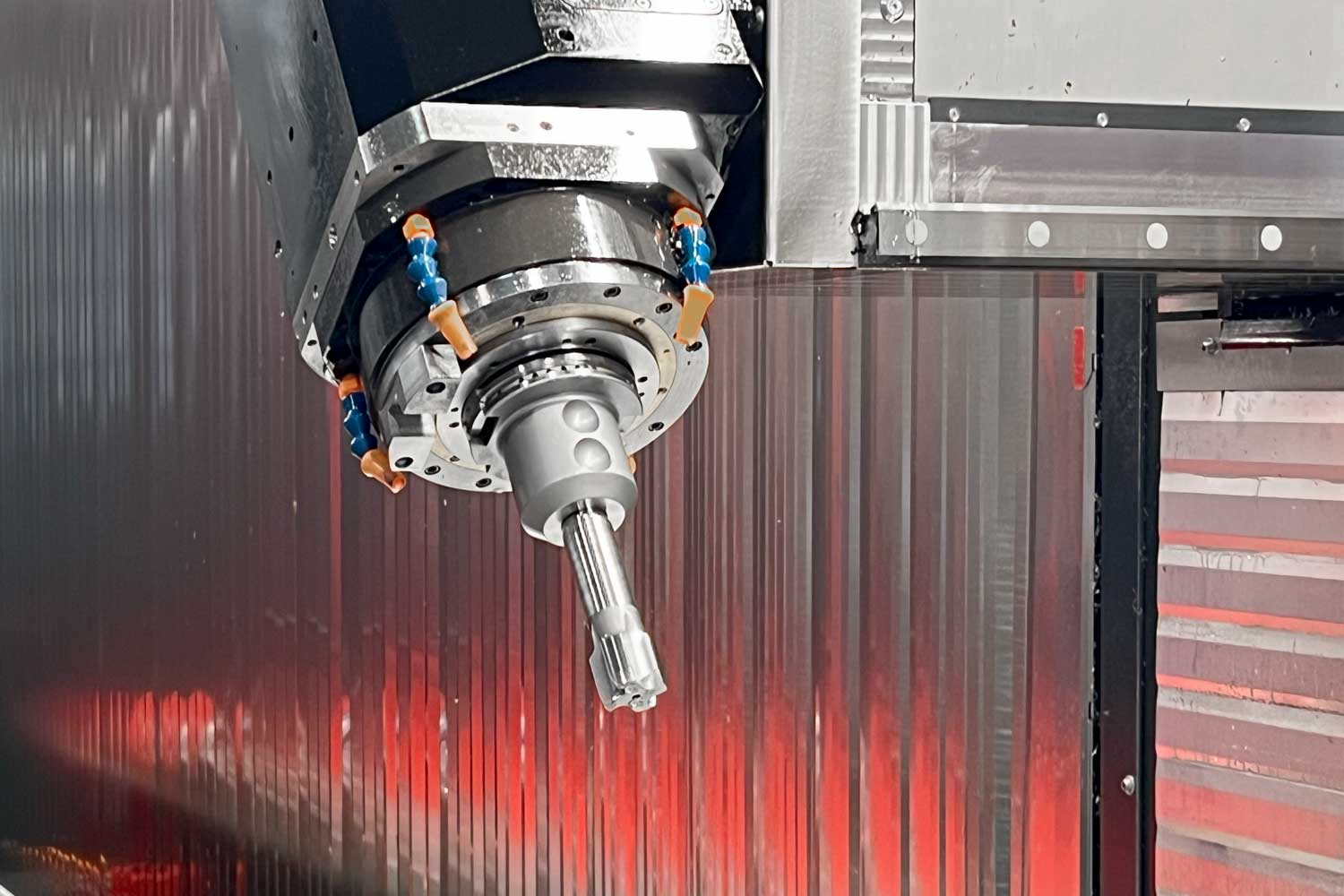

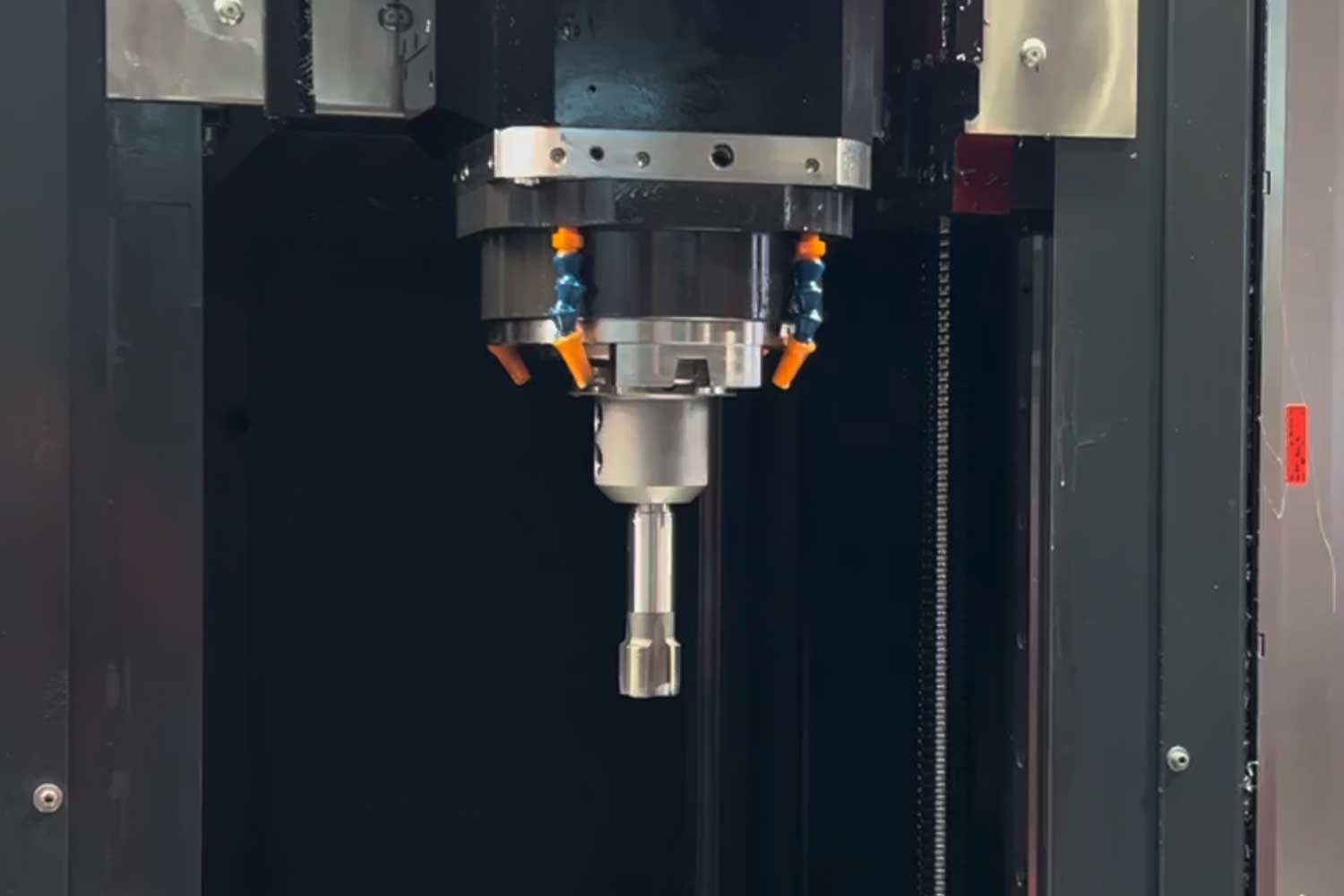

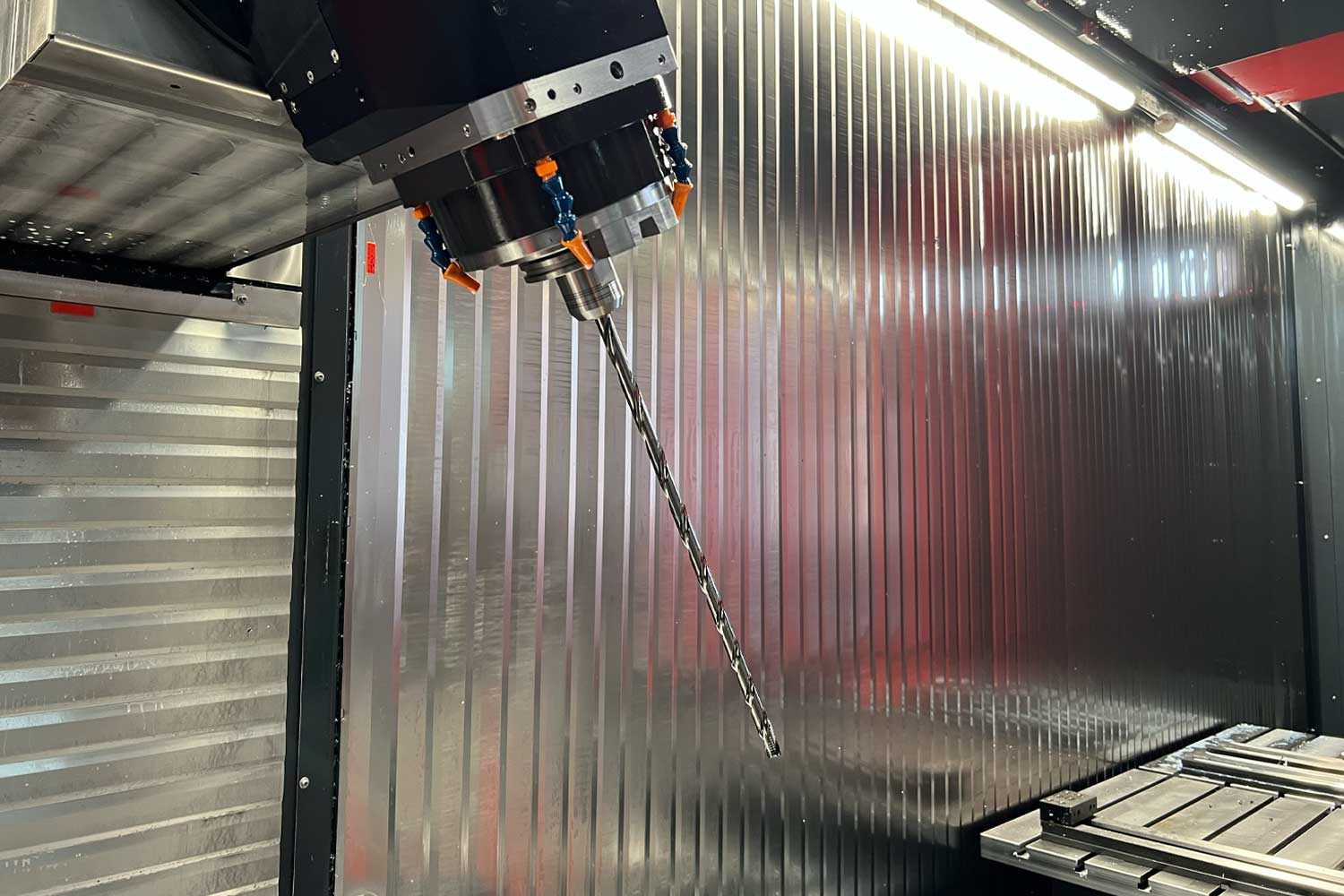

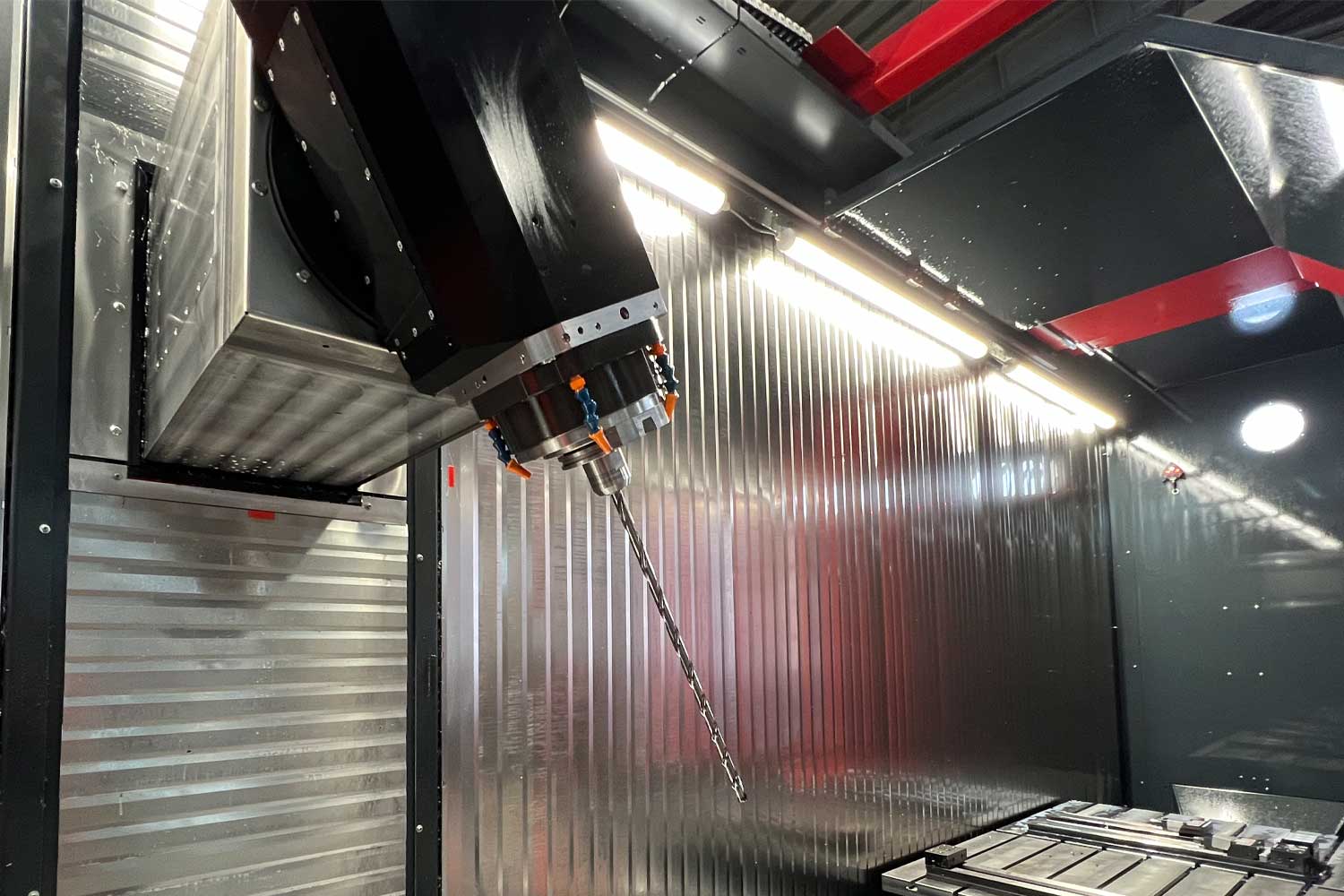

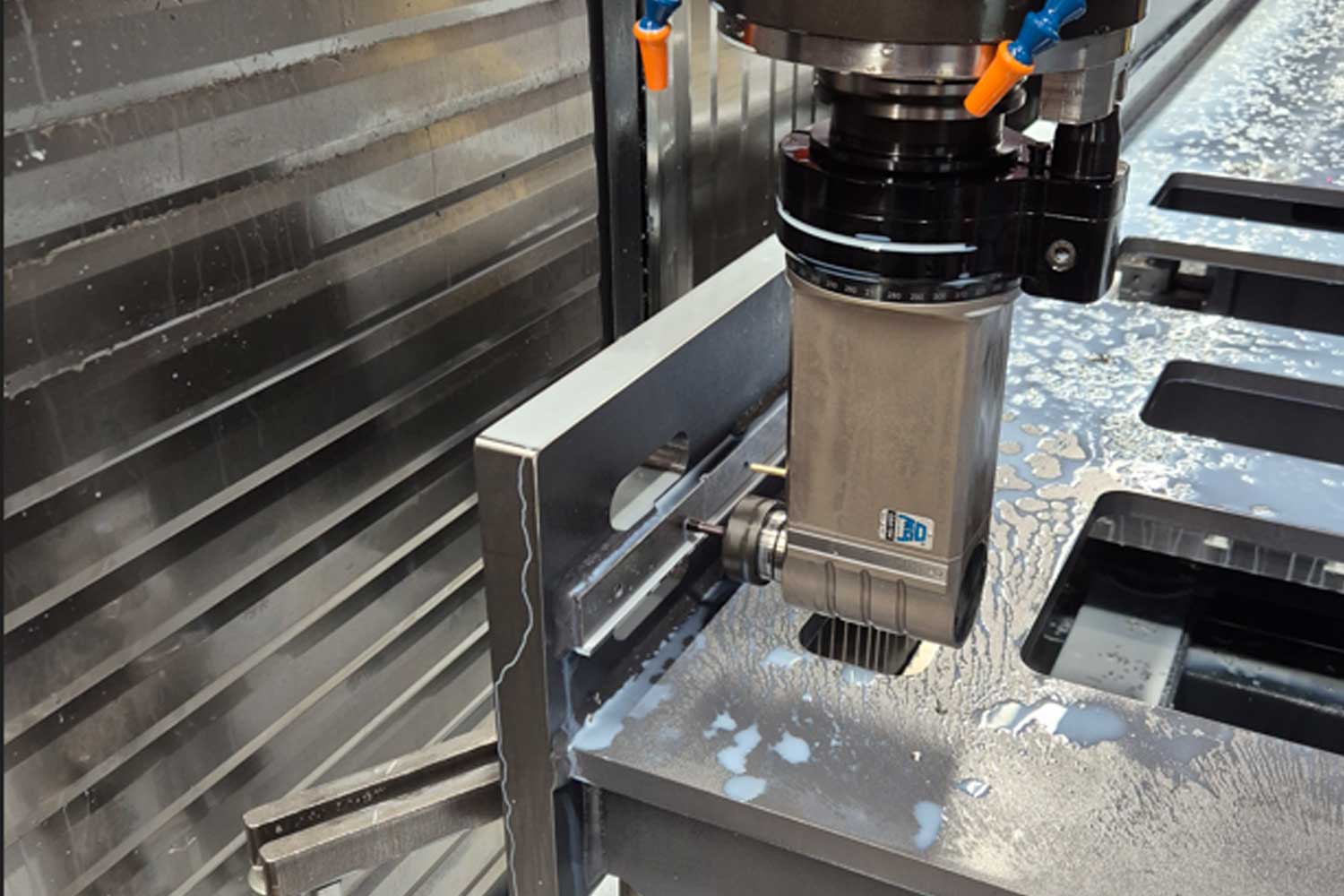

Von SK40/HSK63 bis SK50/HSK100T ist eine breite Auswahl an Spindeln erhältlich. Für noch höhere Anforderungen stehen Hochgeschwindigkeitsspindeln mit bis zu 100.000 U/min sowie verschiedene Winkelköpfe zur Verfügung.

Werkstückseite anpassbar

Vollständig kundenbezogene Ausführung der Werkstückseite.

Grundmaschine mehrfach einsetzbar

Die Grundmaschine ist auch ohne Werkstücktisch voll funktionsfähig und eignet sich daher ideal für den Einsatz in Produktionslinien und Transferstraßen.

Modernste Steuerung

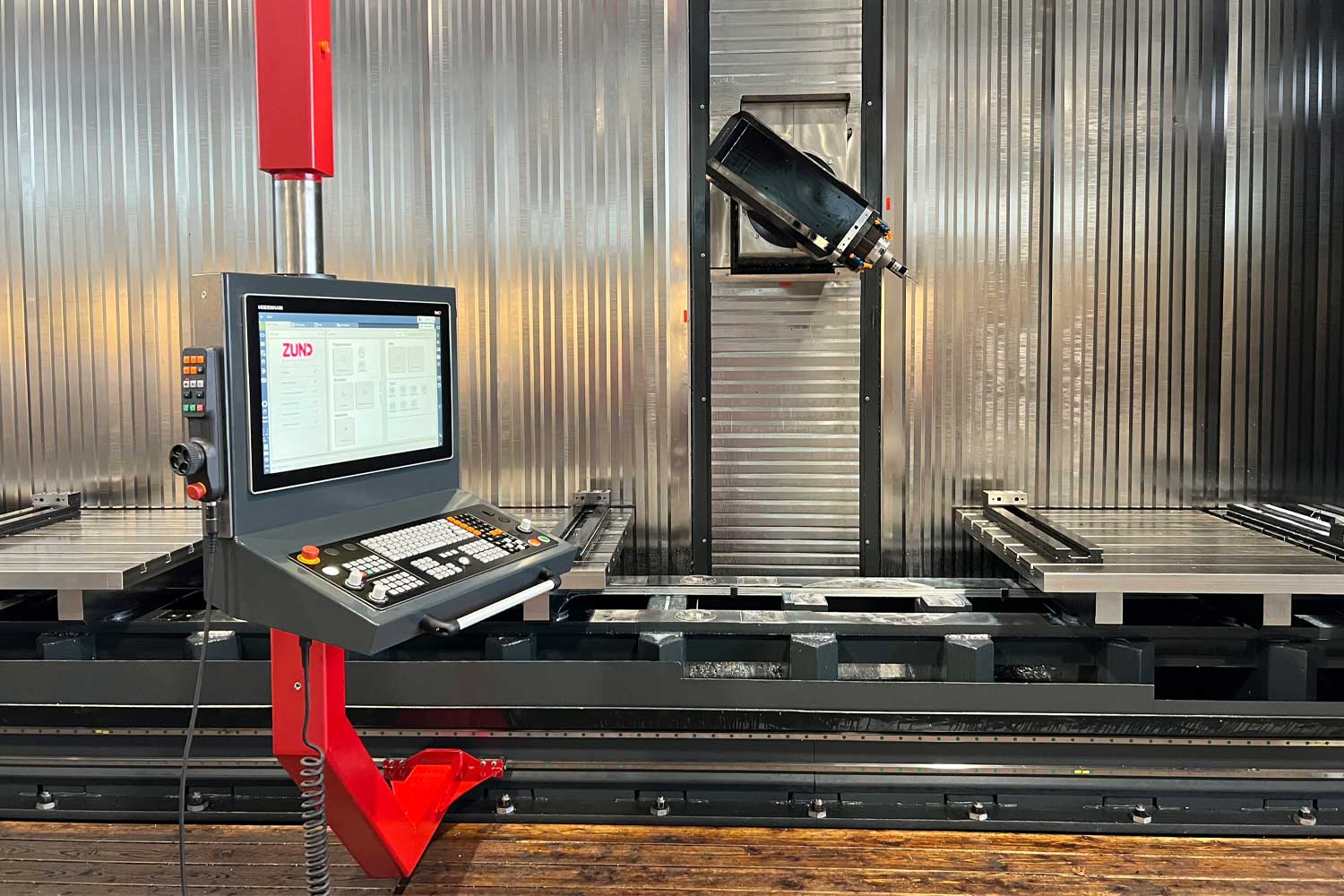

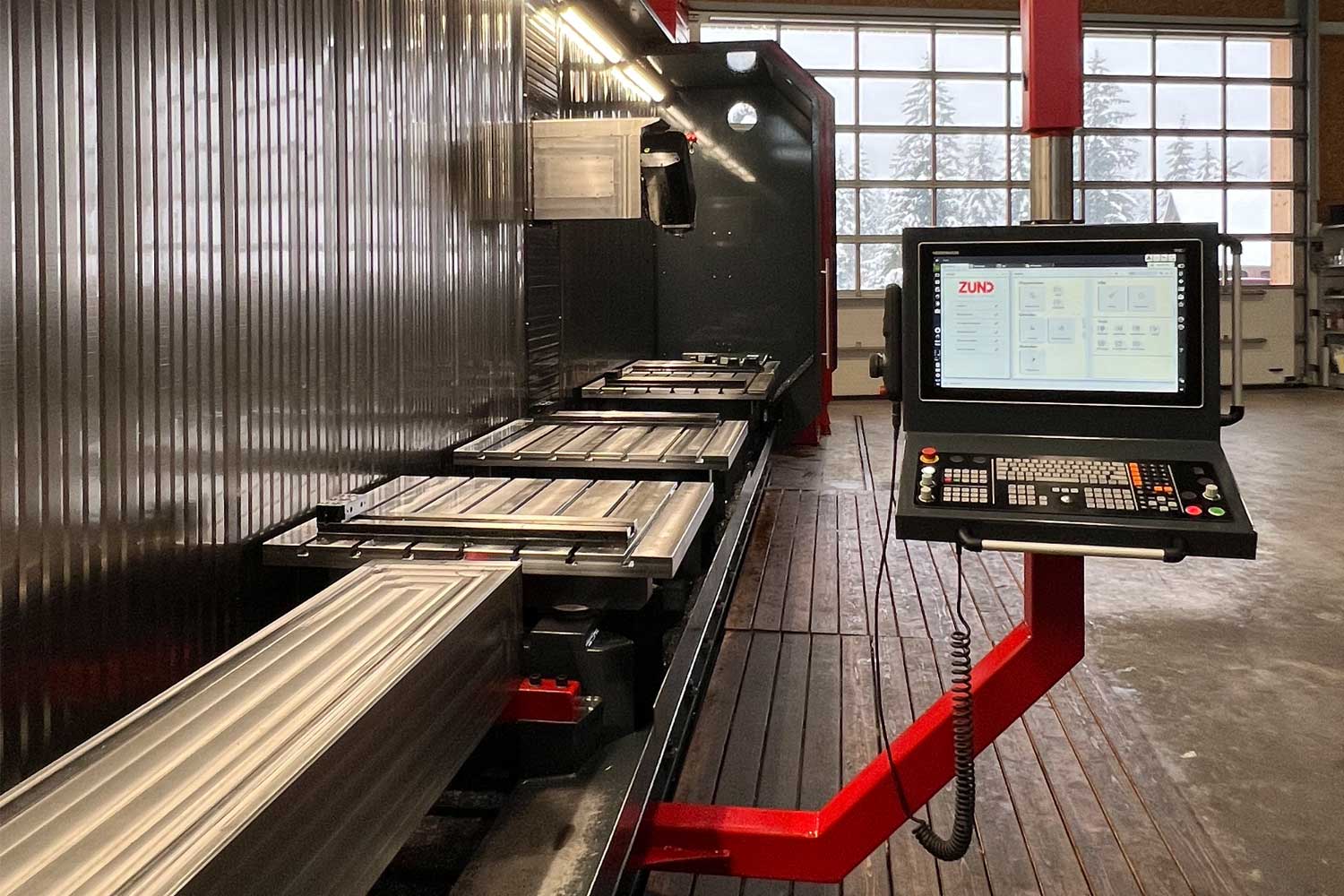

TNC7 - CNC-Steuerung der neuesten Generation von Heidenhain.

Intelligentes Kühlsystem

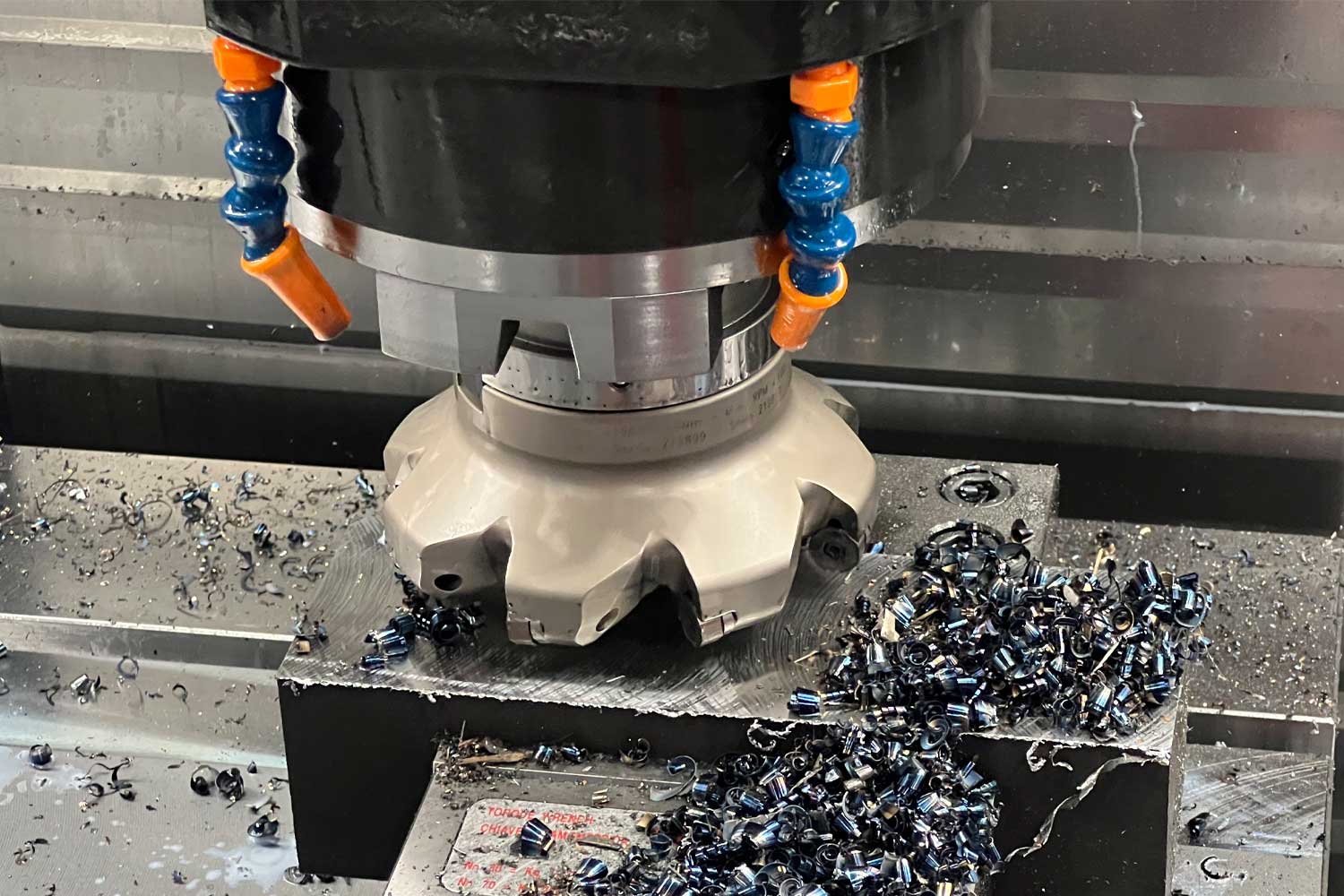

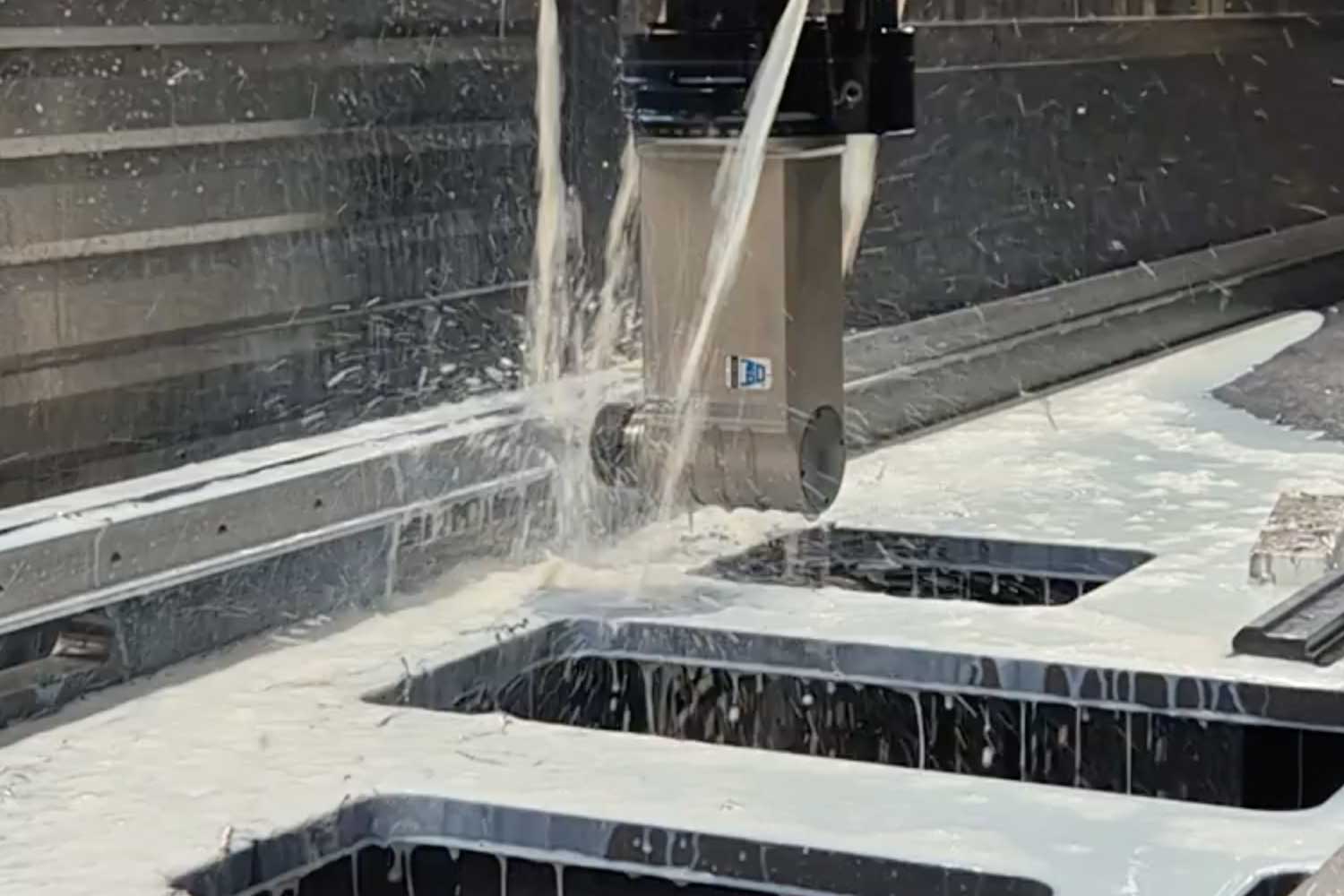

Die innovative, bedarfsgeregelte Kühlmittelpumpe liefert im Standard bis zu 60 bar Kühlmitteldruck. Sie verhindert eine unnötige Erwärmung der Anlage.

Kühlmitteldruck variierbar

Programmierbarer Kühlmitteldruck für jedes einzelne Werkzeug.

Technische Daten

ZÜND UBZ 8400

Automaten-Baureihe
für Stahlbau und Maschinenbau

Zur Wahl stehen verschiedene Spann- und Anschlagvorrichtungen, die bereits während der Konstruktion individuell berücksichtigt werden.

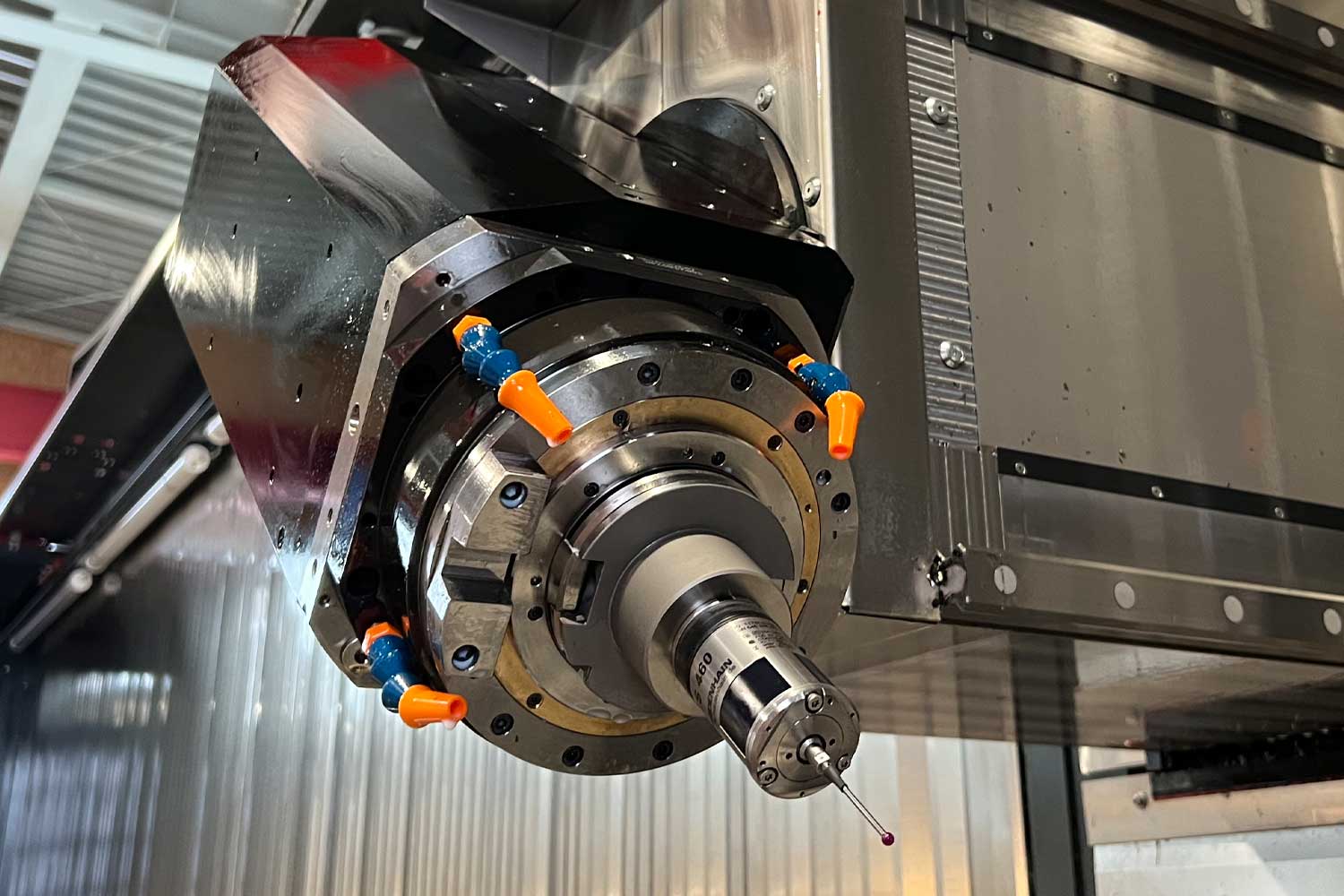

Für die wirtschaftliche Mehrseitenbearbeitung sind Rundtische und Schwenkköpfe im Einsatz.

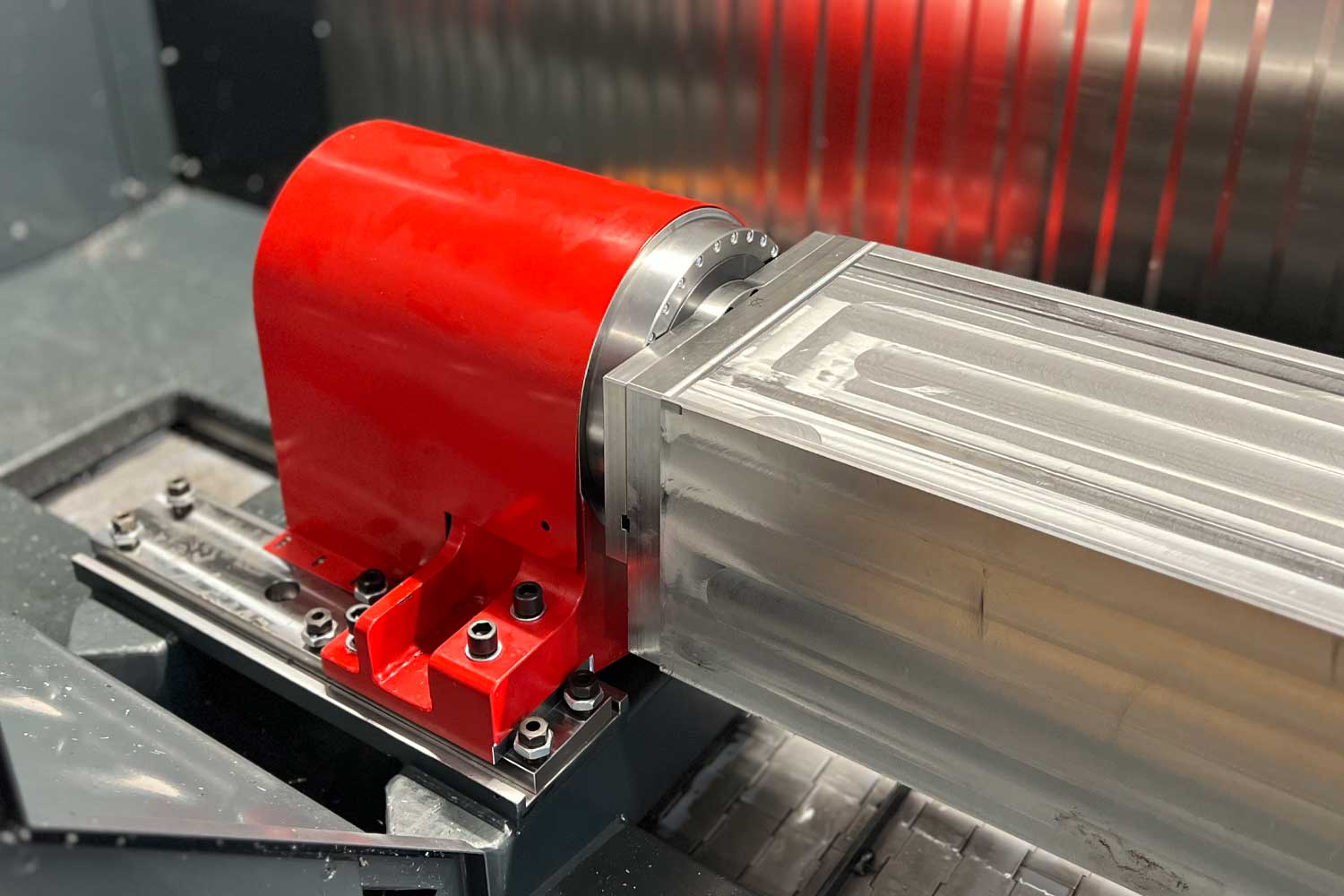

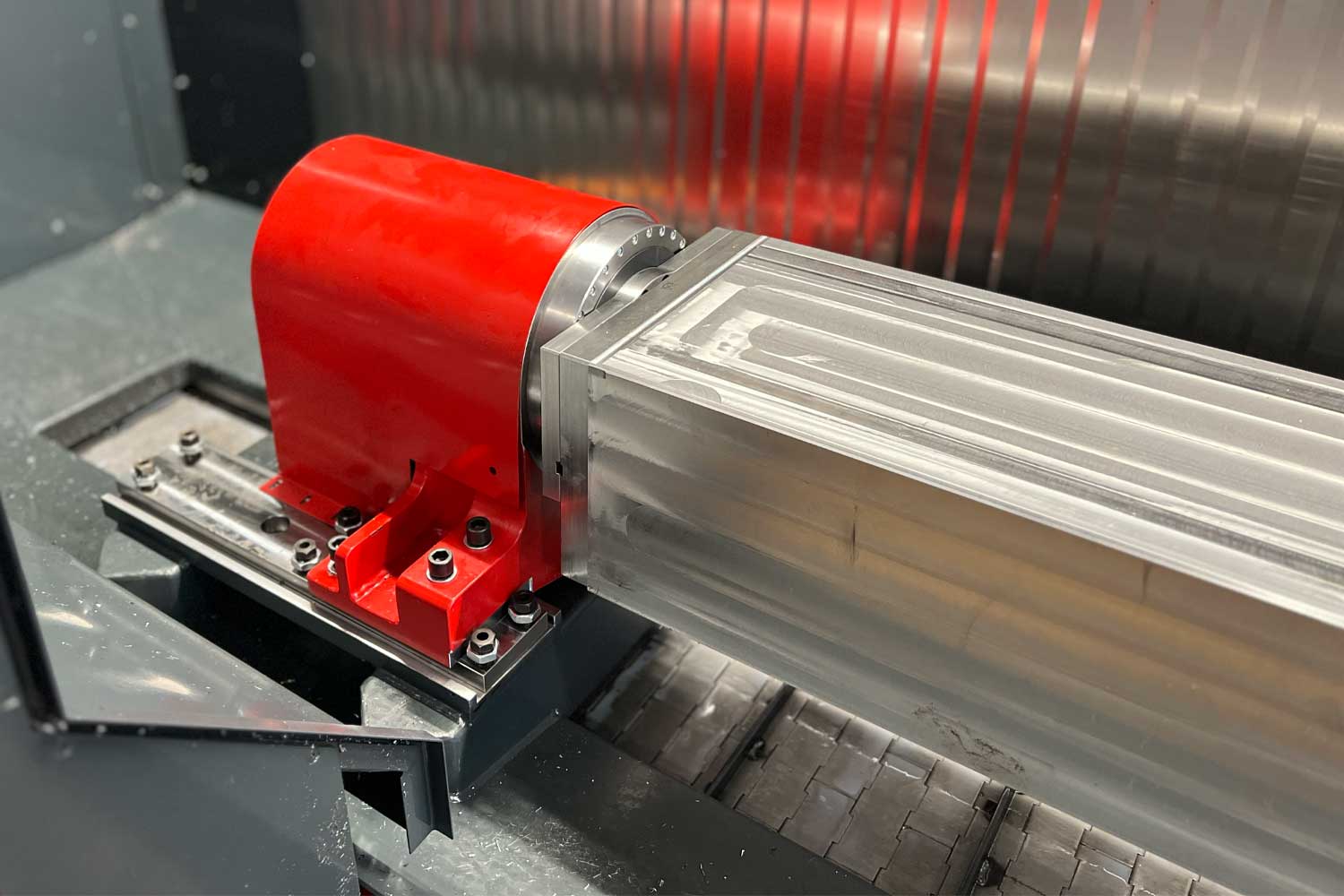

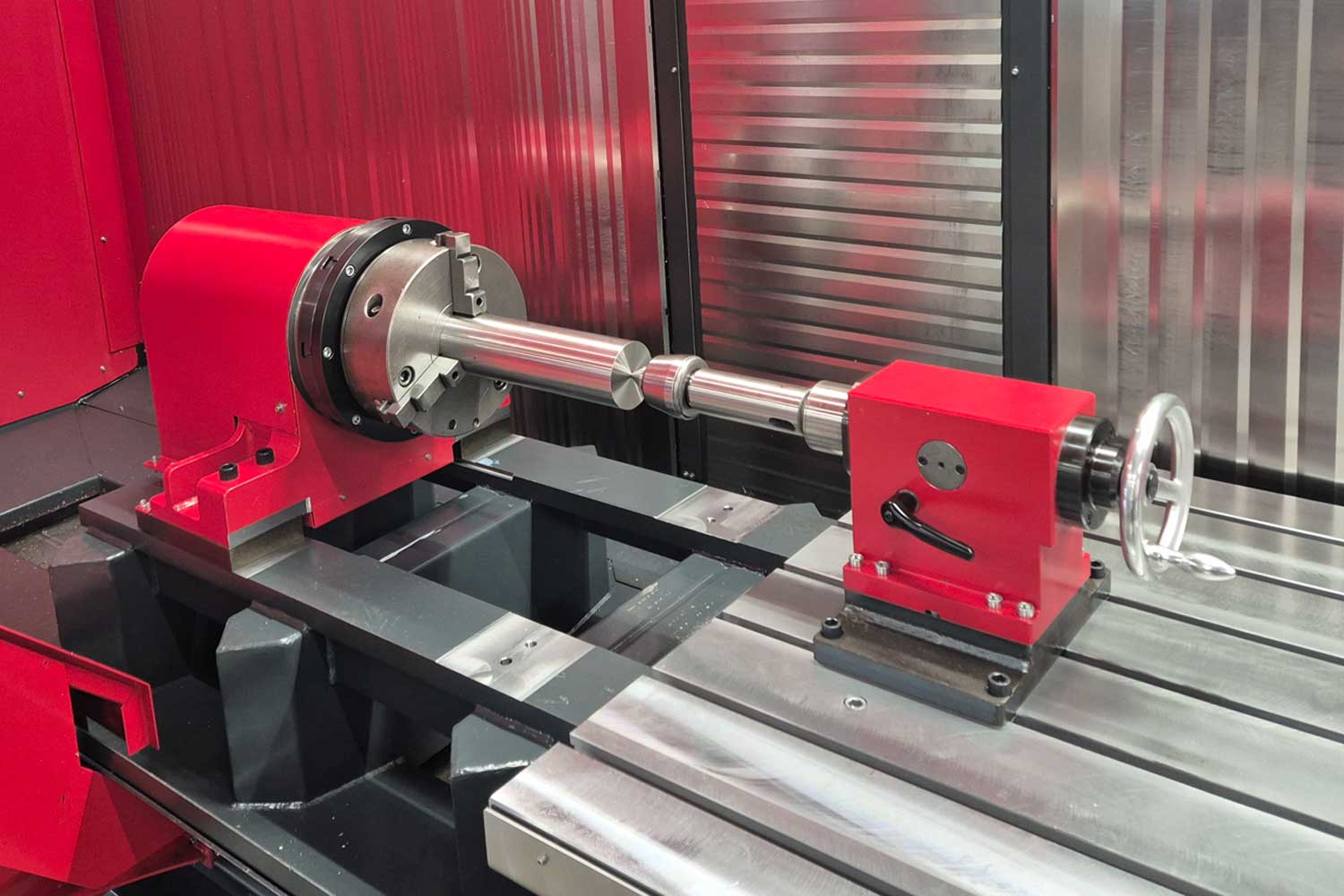

Längere, eher schlanke Teile werden mit einem um die X-Achse drehenden Rundtisch (Schwenkbrücke) in Verbindung mit einem Schwenkkopf um die Y-Achse bearbeitet.

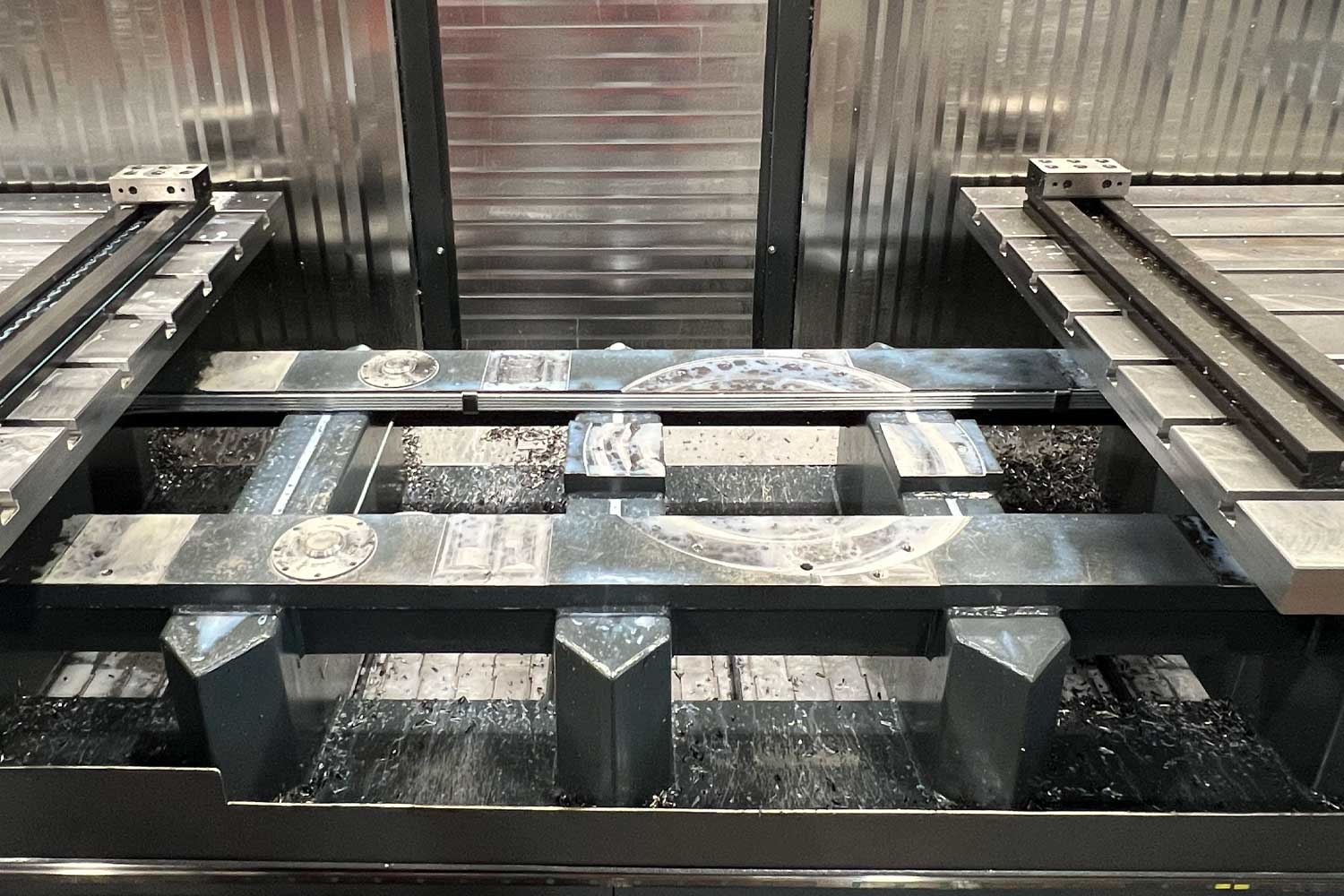

Der offene Maschinentisch ermöglicht ein problemloses Abführen der Späne durch den integrierten Späneförderer.
